APG-IPC-F9CE1S-Y-1700-I2

光学参数

传感器

1/1.7" CMOS

镜头参数

1.7mm

快门

1/25~1/100000

光圈

固定光圈

红外距离

20M

日夜转换

双滤光片切换同步图像，自动，定时，阈值控制，翻转

数字降噪

3D 数字降噪

图像参数

主码流

鱼眼PAL:（4000×3000, 2880 × 2880,2880×2160,2048×1536)25fps
360°全景PAL：（4096×1024，3072×768）25fps
180°全景PAL:（2432×1216, 2304×1152，2144×1072,1536×768)25fps
1PTZPAL:（1216×1216, 1152×1152,1072×1072,768×768)25fps
4PTZPAL:（2432×2432, 2304×2304,2144×2144,1536×1536)25fps

鱼眼NTSC:（4000×3000, 2880 × 2880,2880×2160,2048×1536)30fps
360°全景NTSC：（4096×1024，3072×768）30fps
180°全景NTSC:（2432×1216, 2304×1152，2144×1072,1536×768)30fps
1PTZNTSC:（1216×1216, 1152×1152,1072×1072,768×768)30fps
4PTZNTSC:（2432×2432, 2304×2304,2144×2144,1536×1536)30fps

辅码流

鱼眼PAL:（720×576, 352 × 288)25fps
360°全景PAL：（720×320，720×256）25fps
180°全景PAL:（640×320, 512×256)25fps
1PTZPAL:（320×320, 320×256)25fps
4PTZPAL:（640×640,512×512)25fps

鱼眼NTSC:（720×576, 352 × 288)30fps
360°全景NTSC：（720×320，720×256）30fps
180°全景NTSC:（640×320, 512×256）30fps
1PTZNTSC:（320×320, 320×256)30fps
4PTZNTSC:（640×640,512×512)30fps

第三码流

鱼眼PAL:（1280×960, 720×576)25fps
360°全景PAL：（1280×480，720×320）25fps
180°全景PAL:（960×480, 630×320)25fps
1PTZPAL:（480×480,320×320)25fps
4PTZPAL:（960×960,640×640)25fps

鱼眼NTSC:（1280×960, 720×576)30fps
360°全景NTSC：（1280×480，720×320）30fps
180°全景NTSC:（960×480, 630×320)30fps
1PTZNTSC：（480×480,320×320)30fps
4PTZNTSC:（960×960,640×640)30fps

安装方式设置

吸顶、壁装、桌面

图像输出模式

吸顶：鱼眼模式、360°全景模式、1PTZ模式、2PTZ模式、4PTZ模式、鱼眼+3PTZ模式
壁装：鱼眼模式、180°全景模式、1PTZ模式、2PTZ模式、4PTZ模式、鱼眼+3PTZ模式
桌面：鱼眼模式、360°全景模式、1PTZ模式、2PTZ模式、4PTZ模式、鱼眼+3PTZ模式

宽动态

120dB

图像调节

亮度，对比度，饱和度，锐度，色度等可调

图像设置

区域遮挡，抗闪烁，去雾，镜像，翻转，背光补偿，强光抑制

ROI

4区域设置

Smart功能

Smart检测

周界检测、拌线检测

网络功能

智能报警

移动侦测，视频遮挡，断网，硬盘错误，IP 冲突，磁盘满

支持协议

TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,QoS,MTU

接入协议

ONVIF，GB/T28181，主动注册

通用功能

一键恢复，三码流，密码保护，心跳，IP黑白名单，断网本地存储，断网续传，最大20路预览

压缩标准

压缩标准

H.264/H.265： Baseline ，Main Profile ，High Profile，MJPEG

压缩输出码率

64 Kbps~16Mbps

音频压缩标准

G.711A、AAC、G711U、G726

音频压缩码率

8/16Kbps

接口定义

存储功能

TF Card 本地存储 256G (建议使用class10)

报警输入

2 路

报警输出

2 路

通讯接口

1个RJ45 10M/100M/1000M自适应以太网口，1个RS485

音频输入

1路内置MIC ,1路端子输入

音频输出

1路内置扬声器 ,1路端子输出

视频输出

1Vp-p Composite Output（75Ω/BNC）

一般范围

工作温度

-20℃~60℃,湿度小于95%(无凝结)

电源供应

AC 24V±10% / DC 12V±25% / POE

功耗

<7W

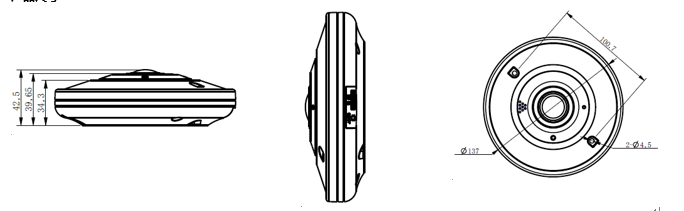

尺寸

137*42.5mm

重量

0.45Kg
